HSB BRF Päronet
Kombinerar fjärrvärme med bergvärme och solhybrider
HSB BRF Päronets byggnad är ett flerbostadshus med ursprunglig fjärrvärmeuppvärmning. År 2017 installerades som komplement en Thermia mega XL, 7 stycken borrhål á 173 meter, 80 stycken solhybrider och 176 stycken solcellspaneler. Bergvärmeanläggningen dimensionerades med avseende till fastighetens tillgängliga elanslutning.
Ytan för borrning av bergvärme var begränsad
Borrmöjligheterna på tomten var begränsade på grund av sprickbildning i berg och 33 meters jorddjup. Genom att återföra energi till borrhålen med solhybrider har kapaciteten på bergvärmen bibehållits, trots litet borrlager i förhållande till värmepumpens storlek.
Det nya energisystemet beräknas sänka energikostnaden, jämfört med enbart fjärrvärme, med 50% under 2024, från 638 000 kronor till 319 000 kronor. Primärenergianvändningen minskade med 33% efter installation.

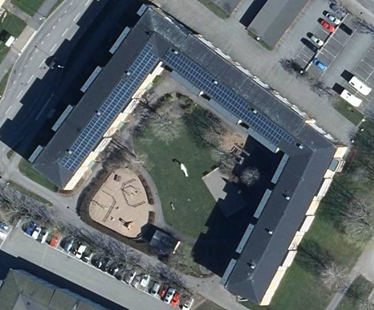

Satellitbilden nedan visar solinstallationen på BRF Päronet. Solanläggningen på totalt 67,8 kWp är monterad i sydost/sydväst, samtliga solhybrider är placerade vid nock.
Avkastning

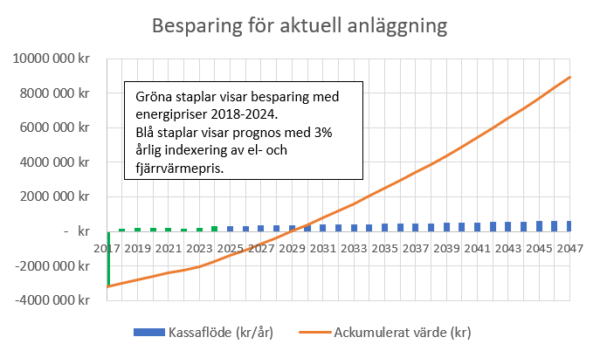

Förväntad återbetalningstid för installationen är 12 år med IRR-avkastning på 9%. Andel egenanvänd solel i fastigheten beräknas ligga kring 70%. Livslängd är satt till 30 år.
Om samma installation hade genomförts 2024 förväntas återbetalningstid bli 9 år med IRR-avkastning 12,6%. Investeringskostnaden bedöms vara likvärdig jämfört med år 2017 till följd av prissänkningar för solinstallationen kombinerat med prisökningar på övriga installationer.

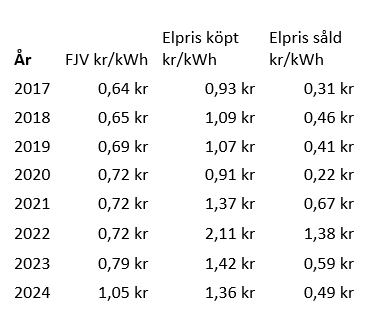

Energipriser använda i avkastningsberäkningar framgår av tabellen nedan. Efter 2024 antas en årlig energiprisökning på 3%.
Energibesparing

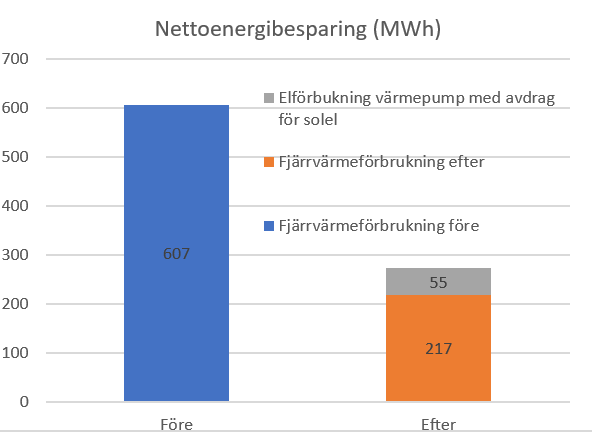

Energibesparing efter installation av bergvärme, solhybrider och solceller uppgår till 55%. Från 607 MWh till 272 MWh.
Ursprunglig fjärrvärmeförbrukning låg kring 607 MWh/år. Efter installationen är årlig fjärrvärmeförbrukning 217 MWh och bergvärmens elförbrukning 116 MWh. Solanläggningen producerar 61 MWh el per år.
Mätvärden värmesystem

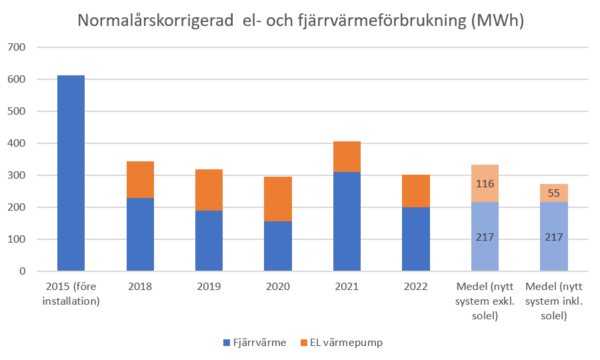

Intrimning av anläggningen pågick under 2018. Under 2021 genomfördes ett längre driftstopp och service av bergvärmepumpen på grund av problem med värmepumpens inverter, därför var fjärrvärmeförbrukningen högre under 2021, se stapeldiagrammet nedan.
Mätvärden borrlager

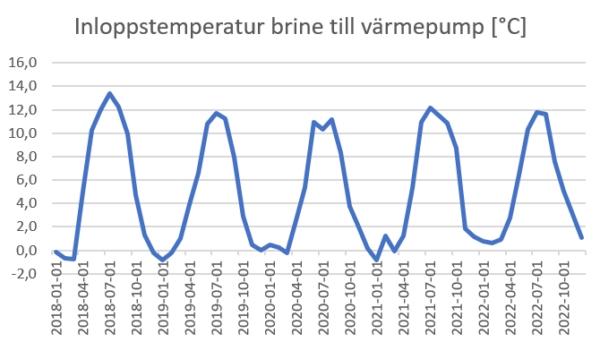

Anläggningens 7 borrhål är placerade med CC-avstånd på ca 11 meter. Medeldjupet är 173 meter per borrhål. Jorddjup är 33 meter och grundvattennivå 3 meter. Inloppstemperaturen ligger mellan 0-12°C. Effektuttaget beräknas med mätdata till 38 W per meter och energiuttaget till 95 kWh per meter med avdrag för återladdad solenergi.
Mätvärden solanläggning

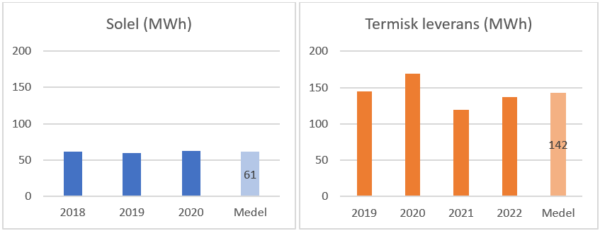

Solhybrid- och solcellsanläggningen har årligen levererat 61 MWh el, i tillägg har solhybriderna levererat 142 MWh termisk energi till borrlagret. Solcellsmodulen är av fabrikat Jinko (265 W)
- Installerad eleffekt: 67,8 kWp
- Modularea: 419 m²
- Specifik elproduktion: 902 kWh/kWp
- Specifik termisk leverans: 1 088 kWh/m²
År 2020 levererade solhybridanläggningen 1 292 kWh per m² termisk energi. År 2021 var leveransen 911 kWh per m². Lägre termisk leverans beror huvudsakligen på driftstoppet av bergvärmepumpen.
